General catalogue of woodworking machines

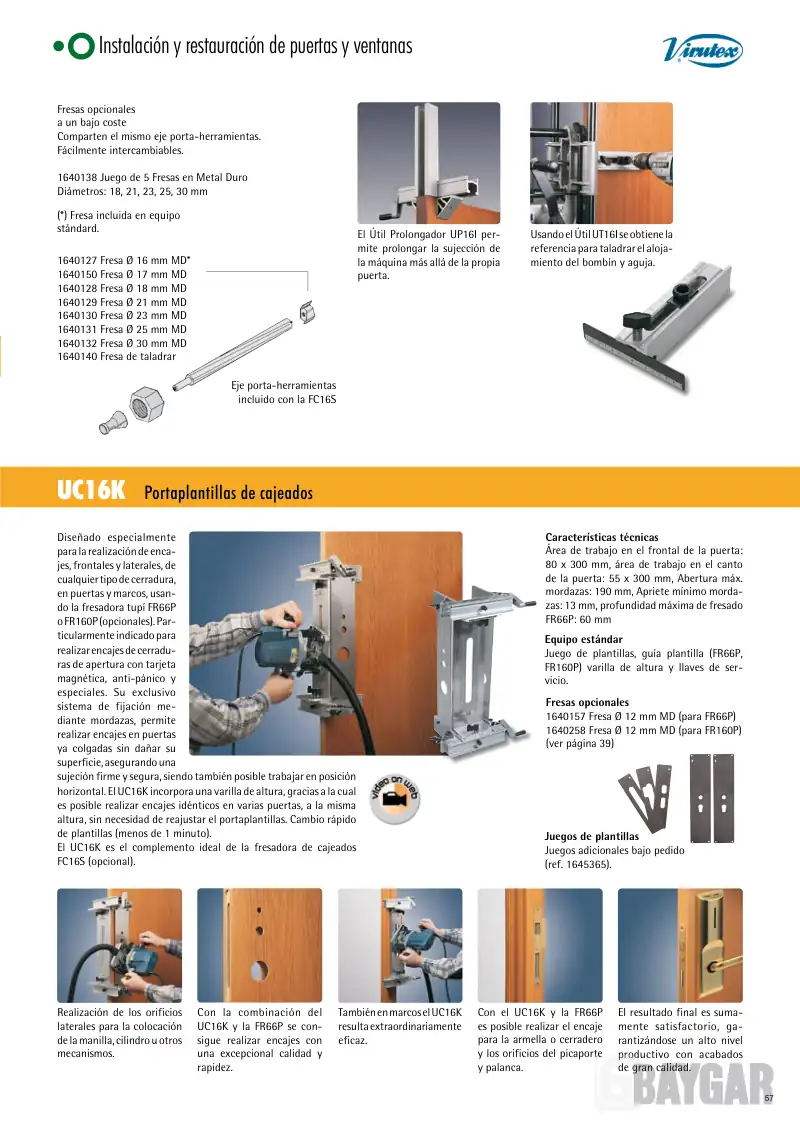

57 UC16K Instalación y restauración de puertas y ventanas Diseñado especialmente para la realización de enca- jes, frontales y laterales, de cualquier tipo de cerradura, en puertas y marcos, usan- do la fresadora tupí FR66P o FR160P (opcionales). Par- ticularmente indicado para realizar encajes de cerradu- ras de apertura con tarjeta magnética, anti-pánico y especiales. Su exclusivo sistema de fijación me- diante mordazas, permite realizar encajes en puertas ya colgadas sin dañar su superficie, asegurando una sujeción firme y segura, siendo también posible trabajar en posición horizontal. El UC16K incorpora una varilla de altura, gracias a la cual es posible realizar encajes idénticos en varias puertas, a la misma altura, sin necesidad de reajustar el portaplantillas. Cambio rápido de plantillas (menos de 1 minuto). El UC16K es el complemento ideal de la fresadora de cajeados FC16S (opcional). El Útil Prolongador UP16I per- mite prolongar la sujección de la máquina más allá de la propia puerta. Usando el Útil UT16I se obtiene la referencia para taladrar el aloja- miento del bombín y aguja. Realización de los orificios laterales para la colocación de la manilla, cilindro u otros mecanismos. Con la combinación del UC16K y la FR66P se con- sigue realizar encajes con una excepcional calidad y rapidez. También en marcos el UC16K resulta extraordinariamente eficaz. Con el UC16K y la FR66P es posible realizar el encaje para la armella o cerra dero y los orificios del pi cap orte y palanca. Equipo estándar Juego de plantillas, guía plantilla (FR66P, FR160P) varilla de altura y llaves de ser- vicio. Juegos de plantillas Juegos adicionales bajo pedido (ref. 1645365). Características técnicas Área de trabajo en el frontal de la puerta: 80 x 300 mm, área de trabajo en el canto de la puerta: 55 x 300 mm, Abertura máx. mordazas: 190 mm, Apriete mínimo morda- zas: 13 mm, profundidad máxima de fresado FR66P: 60 mm El resultado final es suma- mente satisfactorio, ga- rantizándose un alto nivel productivo con acabados de gran calidad. Portaplantillas de cajeados Fresas opcionales a un bajo coste Comparten el mismo eje porta-herramientas. Fácilmente intercambiables. 1640138 Juego de 5 Fresas en Metal Duro Diámetros: 18, 21, 23, 25, 30 mm (*) Fresa incluida en equipo stándard. Eje porta-herramientas incluido con la FC16S 1640127 Fresa Ø 16 mm MD* 1640150 Fresa Ø 17 mm MD 1640128 Fresa Ø 18 mm MD 1640129 Fresa Ø 21 mm MD 1640130 Fresa Ø 23 mm MD 1640131 Fresa Ø 25 mm MD 1640132 Fresa Ø 30 mm MD 1640140 Fresa de taladrar Fresas opcionales 1640157 Fresa Ø 12 mm MD (para FR66P) 1640258 Fresa Ø 12 mm MD (para FR160P) (ver página 39)
