Text of page 18

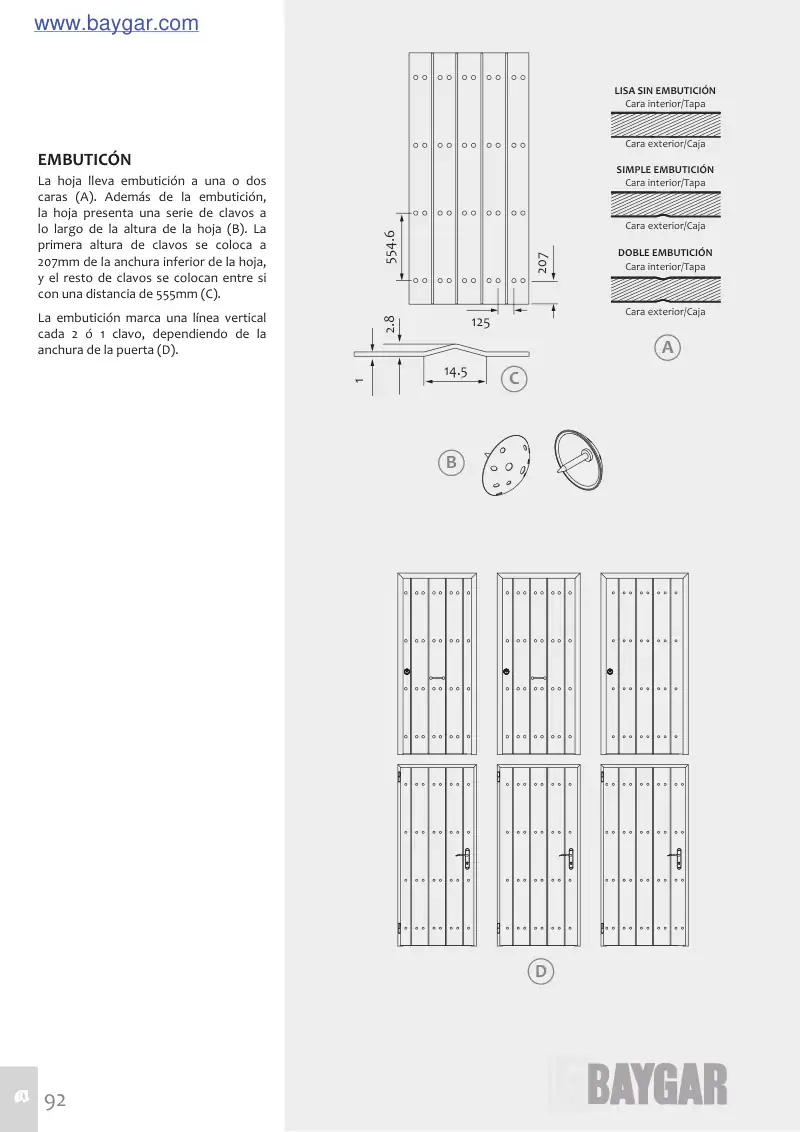

125 554.6 207 1 2.8 14.5 SIMPLE EMBUTICIÓN Cara interior/Tapa Cara exterior/Caja DOBLE EMBUTICIÓN Cara interior/Tapa Cara exterior/Caja LISA SIN EMBUTICIÓN Cara interior/Tapa Cara exterior/Caja A D C B EMBUTICÓN La hoja lleva embutición a una o dos caras (A). Además de la embutición, la hoja presenta una serie de clavos a lo largo de la altura de la hoja (B). La primera altura de clavos se coloca a 207mm de la anchura inferior de la hoja, y el resto de clavos se colocan entre si con una distancia de 555mm (C). La embutición marca una línea vertical cada 2 ó 1 clavo, dependiendo de la anchura de la puerta (D). 92 www.baygar.com
