Catálogo xeral de máquinas para a madeira

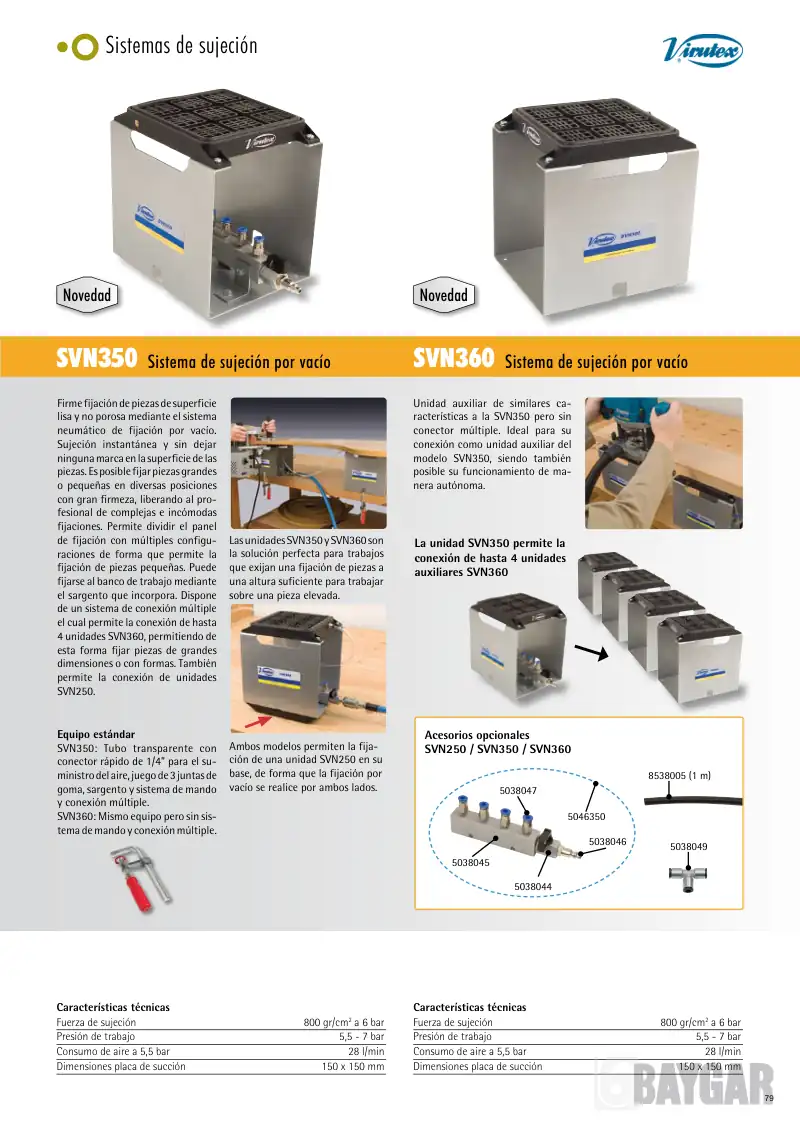

79 SVN360 SVN350 5038044 5046350 5038045 5038047 5038046 5038049 8538005 (1 m) Sistemas de sujeción Firme fijación de piezas de superficie lisa y no porosa mediante el sistema neumático de fijación por vacío. Sujeción instantánea y sin dejar ninguna marca en la superficie de las piezas. Es posible fijar piezas grandes o pequeñas en diversas posiciones con gran firmeza, liberando al pro- fesional de complejas e incómodas fijaciones. Permite dividir el panel de fijación con múltiples configu- raciones de forma que permite la fijación de piezas pequeñas. Puede fijarse al banco de trabajo mediante el sargento que incorpora. Dispone de un sistema de conexión múltiple el cual permite la conexión de hasta 4 unidades SVN360, permitiendo de esta forma fijar piezas de grandes dimensiones o con formas. También permite la conexión de unidades SVN250. Unidad auxiliar de similares ca- racterísticas a la SVN350 pero sin conector múltiple. Ideal para su conexión como unidad auxiliar del modelo SVN350, siendo también posible su funcionamiento de ma- nera autónoma. Equipo estándar SVN350: Tubo transparente con conector rápido de 1/4” para el su- ministro del aire, juego de 3 juntas de goma, sargento y sistema de mando y conexión múltiple. SVN360: Mismo equipo pero sin sis- tema de mando y conexión múltiple. Novedad Novedad Características técnicas Fuerza de sujeción 800 gr/cm2 a 6 bar Presión de trabajo 5,5 - 7 bar Consumo de aire a 5,5 bar 28 l/min Dimensiones placa de succión 150 x 150 mm Características técnicas Fuerza de sujeción 800 gr/cm2 a 6 bar Presión de trabajo 5,5 - 7 bar Consumo de aire a 5,5 bar 28 l/min Dimensiones placa de succión 150 x 150 mm Sistema de sujeción por vacío Sistema de sujeción por vacío Las unidades SVN350 y SVN360 son la solución perfecta para trabajos que exijan una fijación de piezas a una altura suficiente para trabajar sobre una pieza elevada. Ambos modelos permiten la fija- ción de una unidad SVN250 en su base, de forma que la fijación por vacío se realice por ambos lados. Acesorios opcionales SVN250 / SVN350 / SVN360 La unidad SVN350 permite la conexión de hasta 4 unidades auxiliares SVN360
