Catálogo técnico de puertas cortafuegos

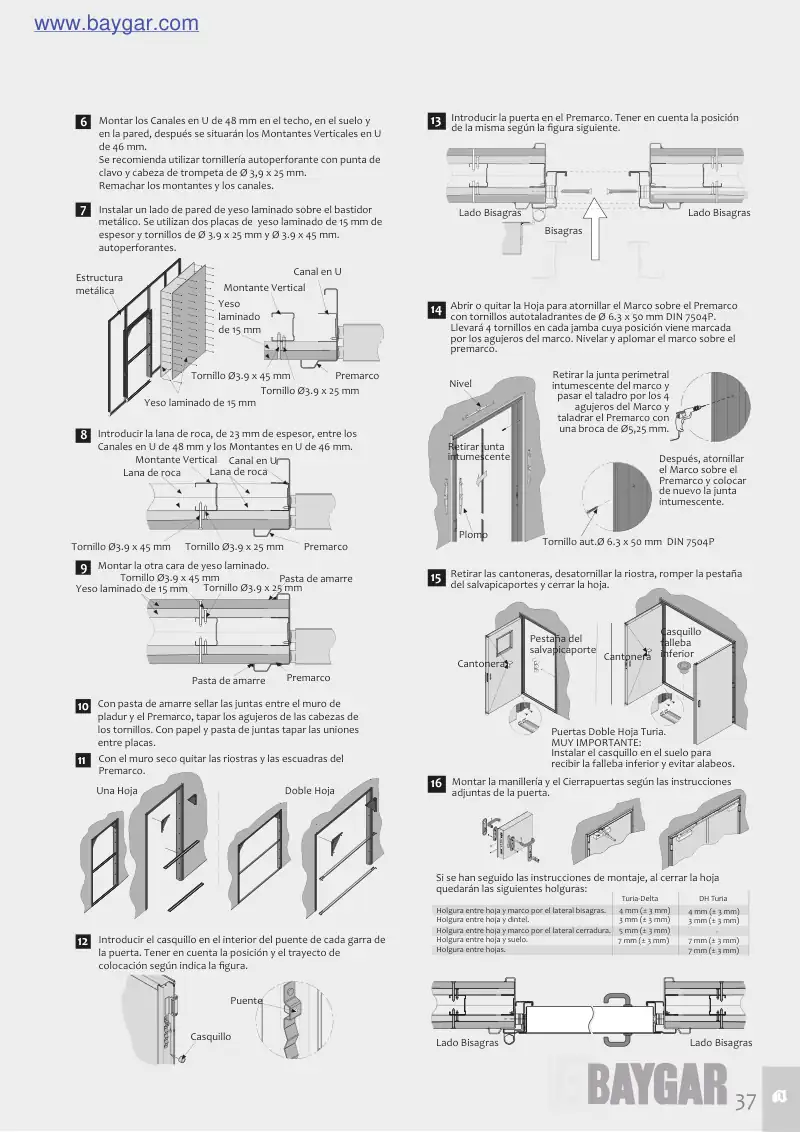

6 7 8 9 10 11 12 Canal en U Premarco Yeso laminado de 15 mm Tornillo Ø3.9 x 45 mm Tornillo Ø3.9 x 25 mm Montante Vertical Estructura metálica Yeso laminado de 15 mm Instalar un lado de pared de yeso laminado sobre el bastidor metálico. Se utilizan dos placas de yeso laminado de 15 mm de espesor y tornillos de Ø 3.9 x 25 mm y Ø 3.9 x 45 mm. autoperforantes. Montar los Canales en U de 48 mm en el techo, en el suelo y en la pared, después se situarán los Montantes Verticales en U de 46 mm. Se recomienda utilizar tornillería autoperforante con punta de clavo y cabeza de trompeta de Ø 3,9 x 25 mm. Remachar los montantes y los canales. Canal en U Premarco Tornillo Ø3.9 x 45 mm Tornillo Ø3.9 x 25 mm Lana de roca Montante Vertical Tornillo Ø3.9 x 45 mm Pasta de amarre Premarco Yeso laminado de 15 mm Pasta de amarre Con pasta de amarre sellar las juntas entre el muro de pladur y el Premarco, tapar los agujeros de las cabezas de los tornillos. Con papel y pasta de juntas tapar las uniones entre placas. Montar la otra cara de yeso laminado. Introducir la lana de roca, de 23 mm de espesor, entre los Canales en U de 48 mm y los Montantes en U de 46 mm. Lana de roca Tornillo Ø3.9 x 25 mm Una Hoja Doble Hoja Puente Casquillo Introducir el casquillo en el interior del puente de cada garra de la puerta. Tener en cuenta la posición y el trayecto de colocación según indica la figura. Con el muro seco quitar las riostras y las escuadras del Premarco. 13 14 15 16 Lado Bisagras Bisagras Lado Bisagras Tornillo aut.Ø 6.3 x 50 mm DIN 7504P Nivel Plomo Cantonera Si se han seguido las instrucciones de montaje, al cerrar la hoja quedarán las siguientes holguras: Lado Bisagras Lado Bisagras Introducir la puerta en el Premarco. Tener en cuenta la posición de la misma según la figura siguiente. Abrir o quitar la Hoja para atornillar el Marco sobre el Premarco con tornillos autotaladrantes de Ø 6.3 x 50 mm DIN 7504P. Llevará 4 tornillos en cada jamba cuya posición viene marcada por los agujeros del marco. Nivelar y aplomar el marco sobre el premarco. Retirar la junta perimetral intumescente del marco y pasar el taladro por los 4 agujeros del Marco y taladrar el Premarco con una broca de Ø5,25 mm. Después, atornillar el Marco sobre el Premarco y colocar de nuevo la junta intumescente. Retirar las cantoneras, desatornillar la riostra, romper la pestaña del salvapicaportes y cerrar la hoja. Montar la manillería y el Cierrapuertas según las instrucciones adjuntas de la puerta. Retirar junta intumescente Pestaña del salvapicaporte Casquillo falleba inferior Puertas Doble Hoja Turia. MUY IMPORTANTE: Instalar el casquillo en el suelo para recibir la falleba inferior y evitar alabeos. Turia-Delta DH Turia Holgura entre hoja y marco por el lateral bisagras. 4 mm (± 3 mm) 4 mm (± 3 mm) Holgura entre hoja y dintel. 3 mm (± 3 mm) 3 mm (± 3 mm) Holgura entre hoja y marco por el lateral cerradura. 5 mm (± 3 mm) - Holgura entre hoja y suelo. 7 mm (± 3 mm) 7 mm (± 3 mm) Holgura entre hojas. 7 mm (± 3 mm) Cantonera 37 www.baygar.com
