Catálogo técnico de puertas cortafuegos

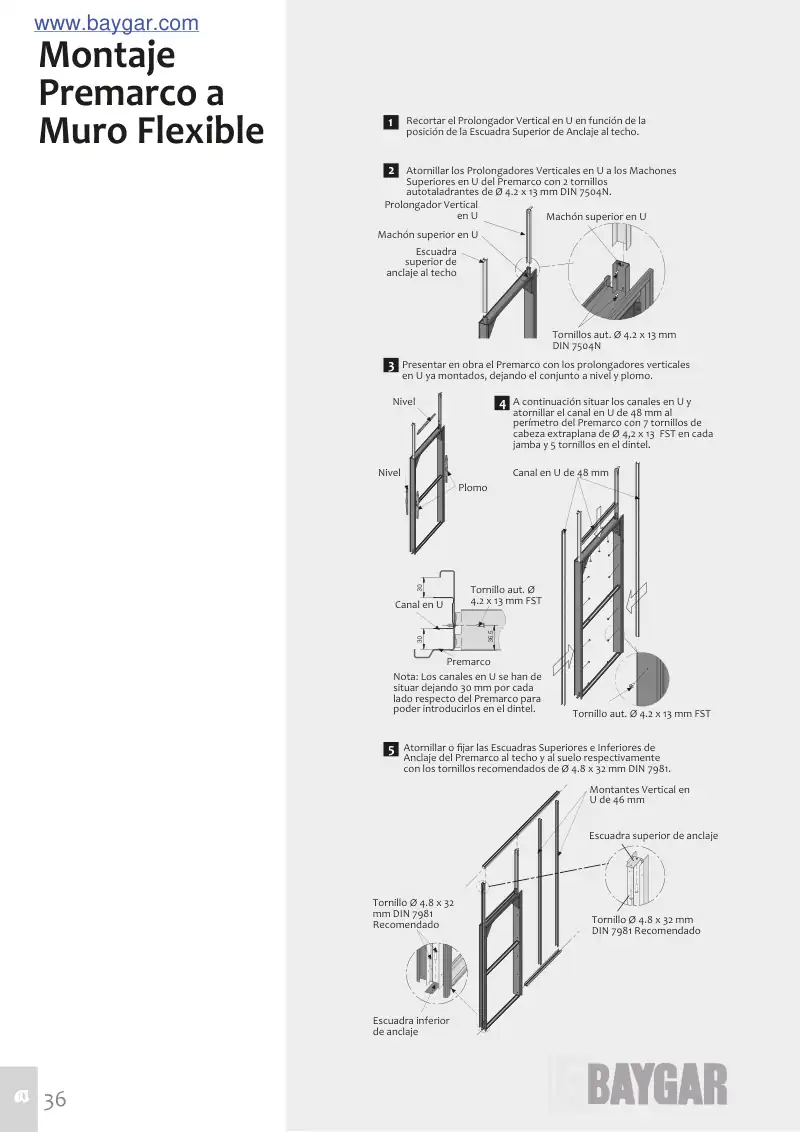

1 2 5 . 6 3 0 3 0 3 3 4 5 Prolongador Vertical en U Machón superior en U Machón superior en U Recortar el Prolongador Vertical en U en función de la posición de la Escuadra Superior de Anclaje al techo. Atornillar los Prolongadores Verticales en U a los Machones Superiores en U del Premarco con 2 tornillos autotaladrantes de Ø 4.2 x 13 mm DIN 7504N. Escuadra superior de anclaje al techo Tornillos aut. Ø 4.2 x 13 mm DIN 7504N Nivel Nivel Plomo Canal en U de 48 mm Presentar en obra el Premarco con los prolongadores verticales en U ya montados, dejando el conjunto a nivel y plomo. A continuación situar los canales en U y atornillar el canal en U de 48 mm al perímetro del Premarco con 7 tornillos de cabeza extraplana de Ø 4,2 x 13 FST en cada jamba y 5 tornillos en el dintel. Canal en U Premarco Tornillo aut. Ø 4.2 x 13 mm FST Nota: Los canales en U se han de situar dejando 30 mm por cada lado respecto del Premarco para poder introducirlos en el dintel. Tornillo aut. Ø 4.2 x 13 mm FST Escuadra inferior de anclaje Escuadra superior de anclaje Atornillar o fijar las Escuadras Superiores e Inferiores de Anclaje del Premarco al techo y al suelo respectivamente con los tornillos recomendados de Ø 4.8 x 32 mm DIN 7981. Montantes Vertical en U de 46 mm Tornillo Ø 4.8 x 32 mm DIN 7981 Recomendado Tornillo Ø 4.8 x 32 mm DIN 7981 Recomendado Montaje Premarco a Muro Flexible 36 www.baygar.com
