Catálogo técnico de puertas cortafuegos

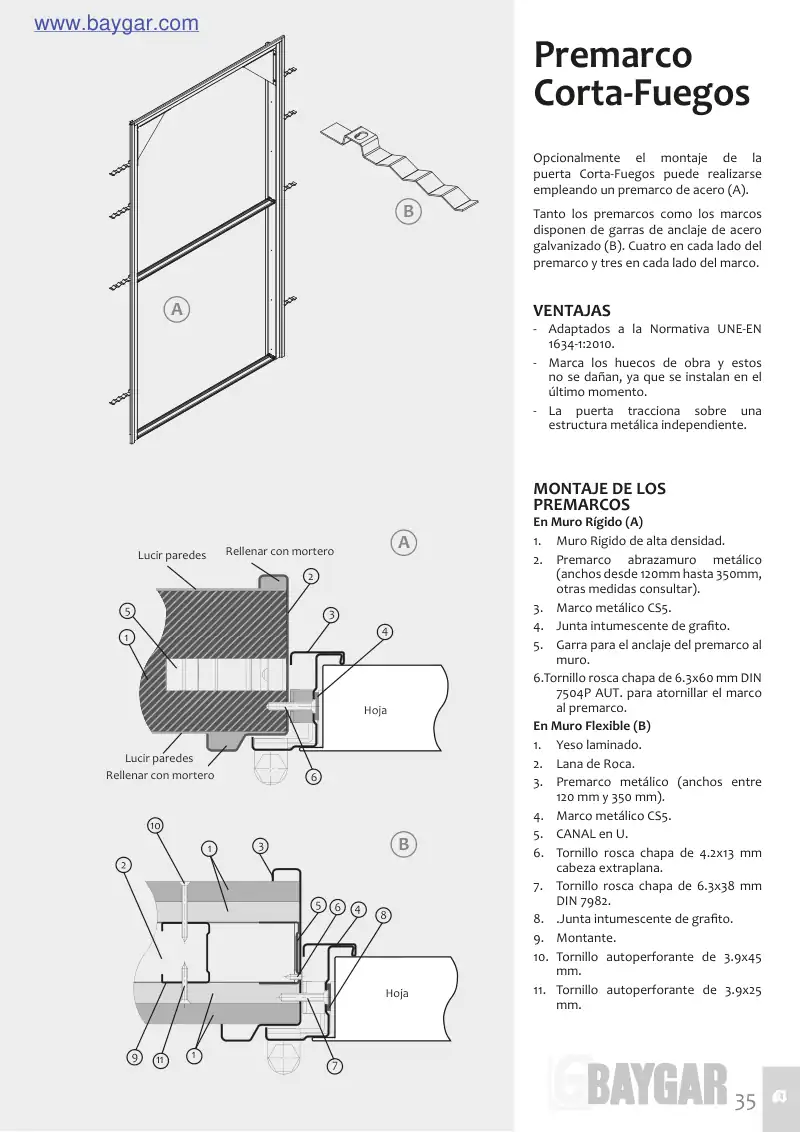

3 1 6 2 5 4 Hoja Lucir paredes Lucir paredes Rellenar con mortero Rellenar con mortero A B A B 1 1 9 5 3 4 6 7 11 8 2 10 Hoja Premarco Corta-Fuegos Opcionalmente el montaje de la puerta Corta-Fuegos puede realizarse empleando un premarco de acero (A). Tanto los premarcos como los marcos disponen de garras de anclaje de acero galvanizado (B). Cuatro en cada lado del premarco y tres en cada lado del marco. MONTAJE DE LOS PREMARCOS En Muro Rígido (A) 1. Muro Rigido de alta densidad. 2. Premarco abrazamuro metálico (anchos desde 120mm hasta 350mm, otras medidas consultar). 3. Marco metálico CS5. 4. Junta intumescente de grafito. 5. Garra para el anclaje del premarco al muro. 6.Tornillo rosca chapa de 6.3x60 mm DIN 7504P AUT. para atornillar el marco al premarco. En Muro Flexible (B) 1. Yeso laminado. 2. Lana de Roca. 3. Premarco metálico (anchos entre 120 mm y 350 mm). 4. Marco metálico CS5. 5. CANAL en U. 6. Tornillo rosca chapa de 4.2x13 mm cabeza extraplana. 7. Tornillo rosca chapa de 6.3x38 mm DIN 7982. 8. .Junta intumescente de grafito. 9. Montante. 10. Tornillo autoperforante de 3.9x45 mm. 11. Tornillo autoperforante de 3.9x25 mm. VENTAJAS - Adaptados a la Normativa UNE-EN 1634-1:2010. - Marca los huecos de obra y estos no se dañan, ya que se instalan en el último momento. - La puerta tracciona sobre una estructura metálica independiente. 35 www.baygar.com
