Catálogo técnico de puertas cortafuegos

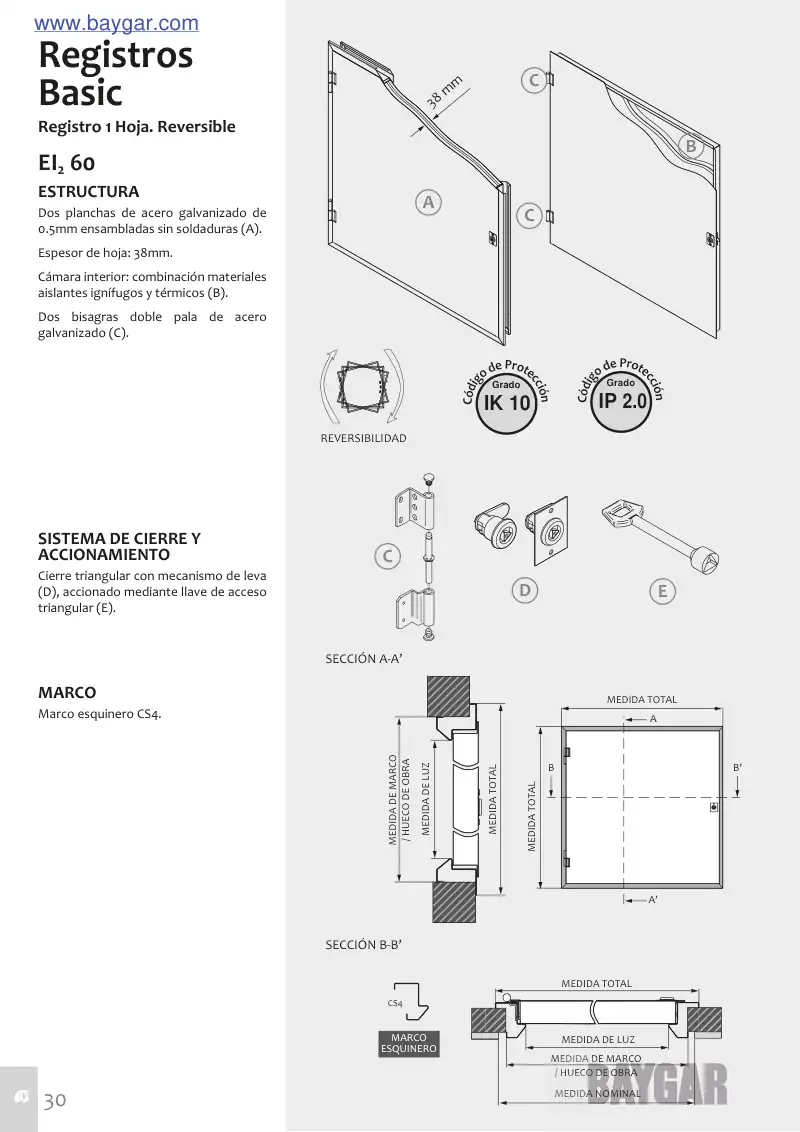

38 mm C D SECCIÓN A-A’ SECCIÓN B-B’ REVERSIBILIDAD E A B C C A A’ B B’ MEDIDA TOTAL MEDIDA TOTAL MEDIDA DE MARCO / HUECO DE OBRA MEDIDA TOTAL MEDIDA DE LUZ CS4 MEDIDA TOTAL MEDIDA DE LUZ MEDIDA DE MARCO / HUECO DE OBRA MARCO ESQUINERO MEDIDA NOMINAL IK 10 Grado C ó d i g o d e P r o t e c c i ó n IP 2.0 Grado C ó d i g o d e P r o t e c c i ó n Registros Basic Registro 1 Hoja. Reversible EI2 60 ESTRUCTURA Dos planchas de acero galvanizado de 0.5mm ensambladas sin soldaduras (A). Espesor de hoja: 38mm. Cámara interior: combinación materiales aislantes ignífugos y térmicos (B). Dos bisagras doble pala de acero galvanizado (C). SISTEMA DE CIERRE Y ACCIONAMIENTO Cierre triangular con mecanismo de leva (D), accionado mediante llave de acceso triangular (E). MARCO Marco esquinero CS4. 30 www.baygar.com
