Texto de la página 23

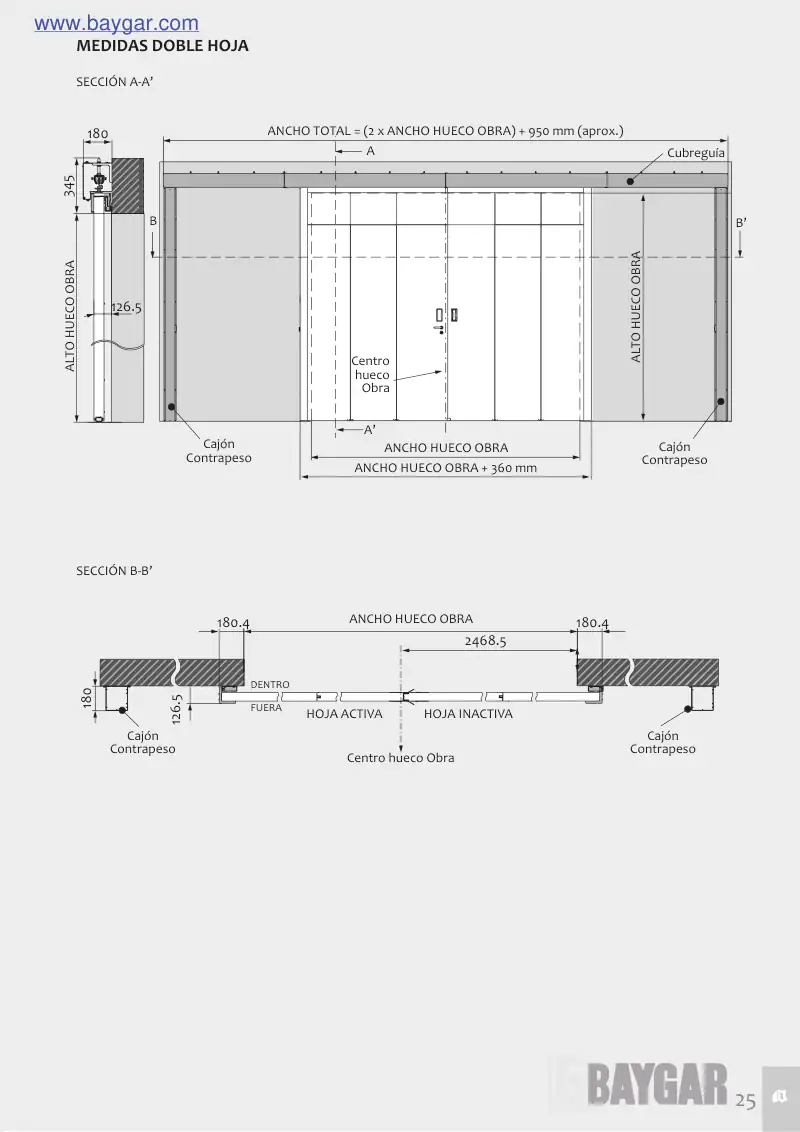

SECCIÓN A-A’ MEDIDAS DOBLE HOJA SECCIÓN B-B’ B B’ A’ A 180 345 126.5 Centro hueco Obra Cubreguía ANCHO HUECO OBRA ANCHO HUECO OBRA + 360 mm ANCHO TOTAL = (2 x ANCHO HUECO OBRA) + 950 mm (aprox.) Cajón Contrapeso ALTO HUECO OBRA Cajón Contrapeso ALTO HUECO OBRA 180.4 126.5 180.4 2468.5 180 ANCHO HUECO OBRA Cajón Contrapeso HOJA ACTIVA HOJA INACTIVA FUERA DENTRO Centro hueco Obra Cajón Contrapeso 25 www.baygar.com
