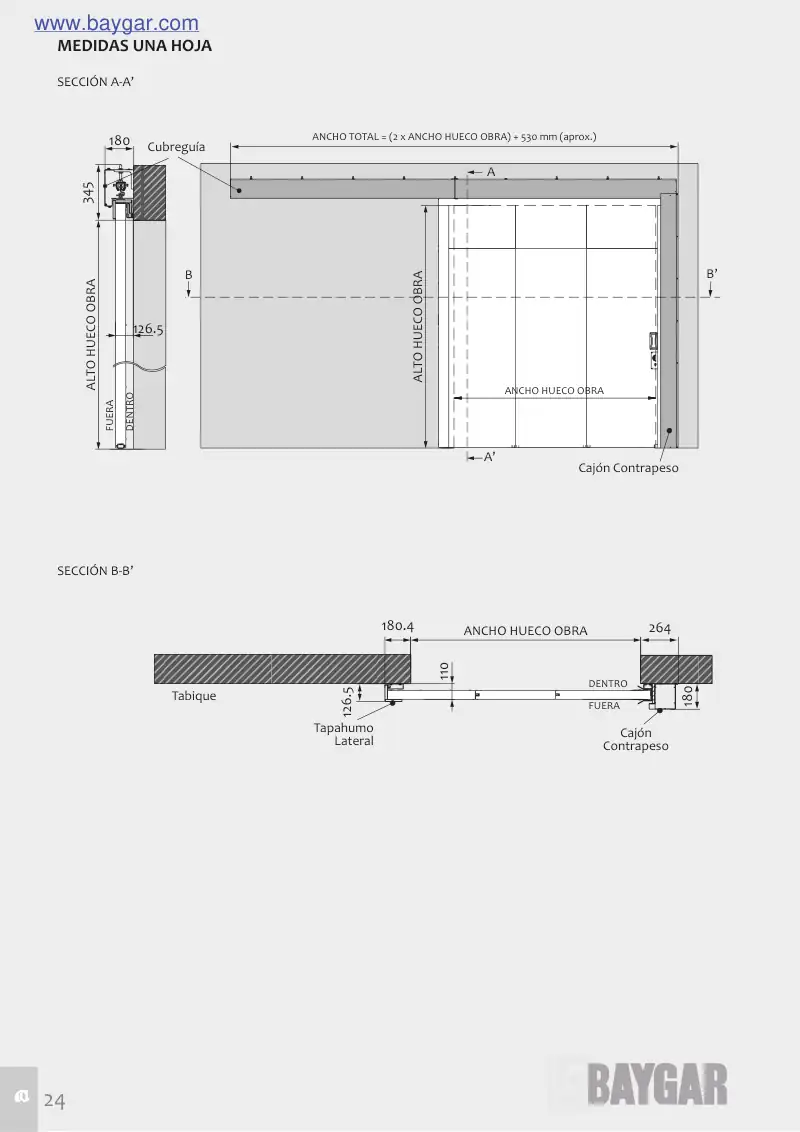

SECCIÓN A-A’ MEDIDAS UNA HOJA SECCIÓN B-B’ B’ A 180 345 126.5 B A’ ANCHO TOTAL = (2 x ANCHO HUECO OBRA) + 530 mm (aprox.) Cajón Contrapeso ANCHO HUECO OBRA Cubreguía FUERA DENTRO ALTO HUECO OBRA ALTO HUECO OBRA 180.4 264 126.5 110 180 ANCHO HUECO OBRA Tapahumo Lateral Cajón Contrapeso FUERA DENTRO Tabique 24 www.baygar.com
